7,7 Tonnen schwerer Rotor in Q6.3 ausgewuchtet

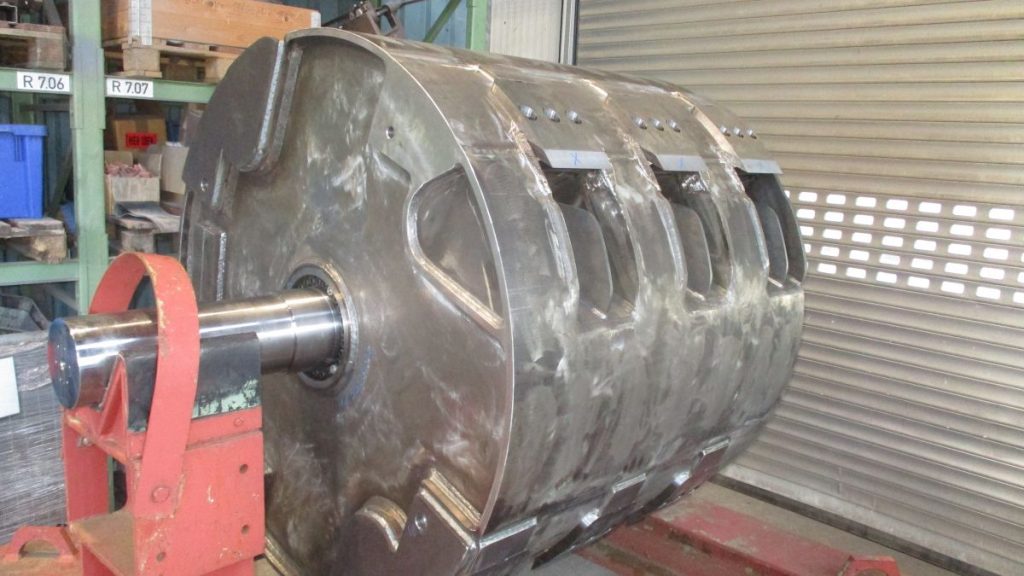

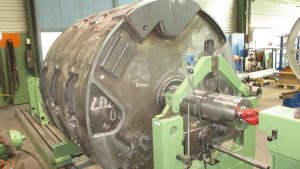

Ein Rotor mit einer Länge von 2.404 mm, einem Außendurchmesser von 1.600 mm und einem Gesamtgewicht von 7.700 kg wurde präzise dynamisch gewuchtet. Die Bearbeitung erfolgte gemäß Güteklasse Q 6,3 bei einer Nenndrehzahl von 377 U/min.
Durch das gezielte Auswuchten werden Unwuchten zuverlässig reduziert, wodurch Schwingungen minimiert und die Lager sowie angrenzende Komponenten entlastet werden. Dies trägt entscheidend zu einem ruhigen Laufverhalten und einer hohen Betriebssicherheit der gesamten Anlage bei.
Wir wuchten Ihre Bauteile bis 6.000 mm Länge, 2.000 mm Durchmesser, und 10 Tonnen Stückgewicht im Lohn auf unseren computergestützten Wuchtbänken.
Wenn Sie uns keine abweichenden Vorgaben machen, wuchten wir Ihre Bauteile mit folgender Wuchtgüte G/Q:
- G/Q 2,5
z.B. für mittlere und große Elektromotorenanker, Gas- und Dampfturbinen, Turbogeneratoren, Werkzeugmaschinenantriebe, Turbinenantriebe - G/Q 6,3
z.B. für Maschinenbauteile, kleine Elektromotorenanker, Kurbeltriebe, Riemenscheiben, Pumpen, Walzen, Ventilatoren, Zentrifugen, Schwungräder, Werkzeugmaschinenteile - G/Q 16
z.B. für rotierende Bauteile aus Landmaschinen, Teile von Brechern, Kurbeltriebe, Bauteile aus Verbrennungsmotoren - G/Q 40
z.B. Radsätze, Gelenkwellen, Fahrzeugräder
Damit wir Ihnen möglichst schnell ein Wuchtangebot erstellen können, bitten wir Sie, uns mit Ihrer Wuchtanfrage möglichst folgende Informationen vollständig zukommen zu lassen:
- Bauteilzeichnung, wenn nicht vorhanden Bilder
- Etwaige für uns nicht sofort erkennbare Stellen, auf denen das Bauteil beim Auswuchten keine Laufspuren bekommen darf
- Gewicht des zu wuchtenden Bauteils
- Material des auszuwuchtenden Bauteils
- Geforderte / gewünschte Wuchtgüte, wenn abweichend von den oben genannten Werten
- Stellen an denen wir beim Auswuchten Gewicht anbringen oder abnehmen dürfen
- Vorgabe, wie wir den Gewichtsausgleich vornehmen sollen, z.B. Gewichte anschrauben oder anschweißen, kleben, Masseabtrag durch Schleifen oder Bohren
- Anzahl der auszuwuchtenden Bauteile
- Angabe, ob Sie ggf. eine Wuchtaufnahme beistellen oder wir, falls erforderlich, eine Wuchtaufnahme anfertigen sollen
- Voraussichtlicher Termin der Anlieferung
- Gewünschter Rückliefertermin des fertig gewuchteten Bauteils
