Die Wicklungsbauart bestimmt Leiterform, Isolation, Fertigung und Prüfung. Wir fertigen die folgenden Wicklungen und berücksichtigen dabei die ursprüngliche elektrische Auslegung der Maschine.

Für die Wiederherstellung einer vorhandenen Wicklung dokumentieren wir ihre konstruktiven und elektrischen Merkmale. Dazu gehören insbesondere die Verschaltung, Windungszahl, Leiterabmessungen, Wickelschritt und die Ausführung der Isolation. Sind Herstellerunterlagen nicht vorhanden, ermitteln wir die benötigten Angaben anhand der Maschine und der noch auswertbaren Wicklungsteile.

Eine Neuwicklung wird nicht allein nach den Außenabmessungen des Motors ausgelegt. Die elektrische Auslegung muss mit Spannung, Frequenz, Betriebsart und den magnetischen Verhältnissen der Maschine zusammenpassen. Auch Umwicklungen für veränderte Spannungs- oder Betriebsanforderungen übernehmen wir auf Grundlage einer entsprechenden technischen Auslegung.

Bei umrichtergespeisten Motoren können steile Spannungsflanken und reflektierte Spannungsanteile die Windungsisolation zusätzlich beanspruchen. Wir berücksichtigen die vorgesehene Speisung bei der Auswahl und Auslegung der Wicklungsisolation. Die Anforderungen hängen unter anderem von Motorspannung, Umrichter, Leitungslänge und Schaltverhalten ab.

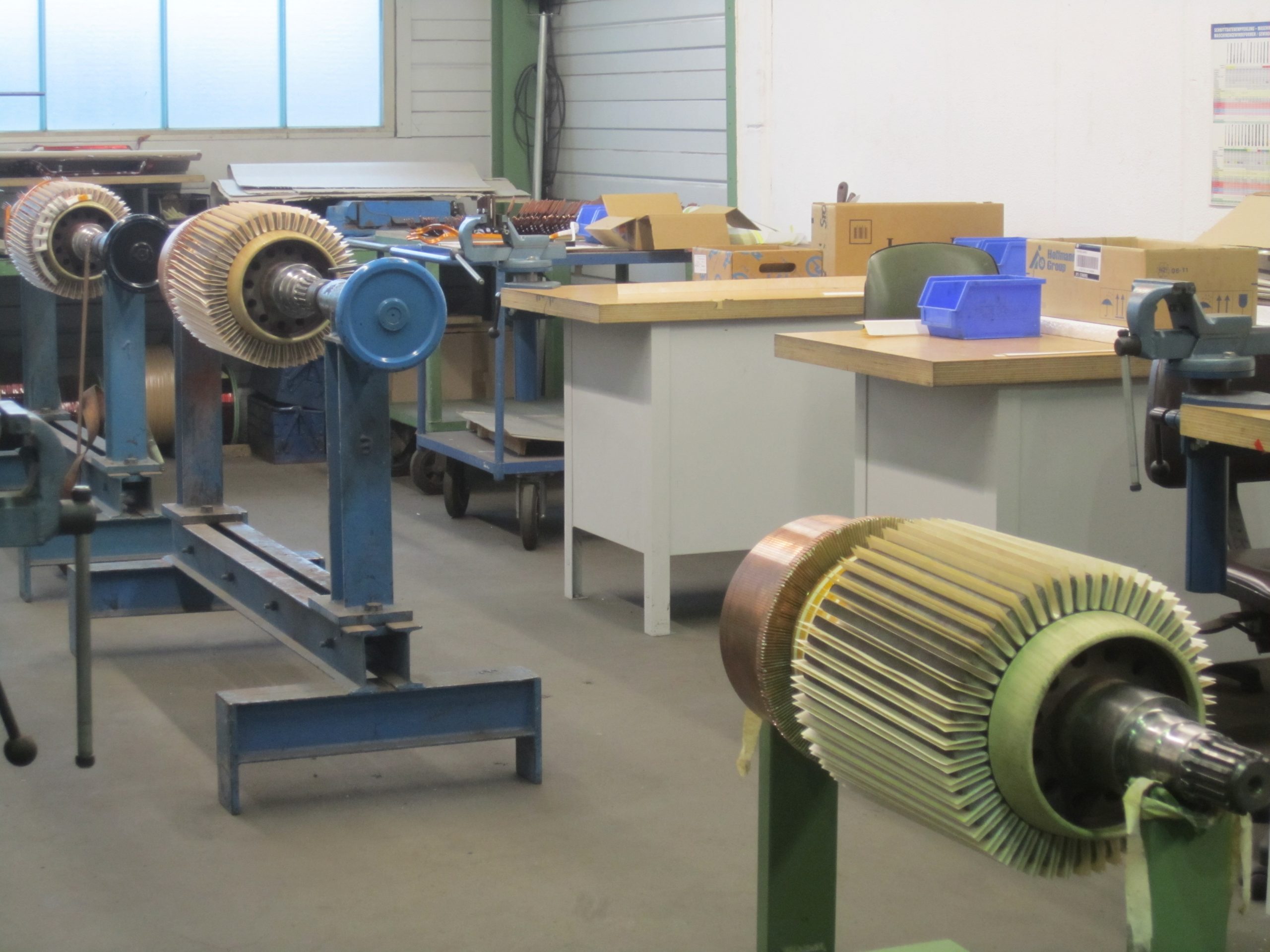

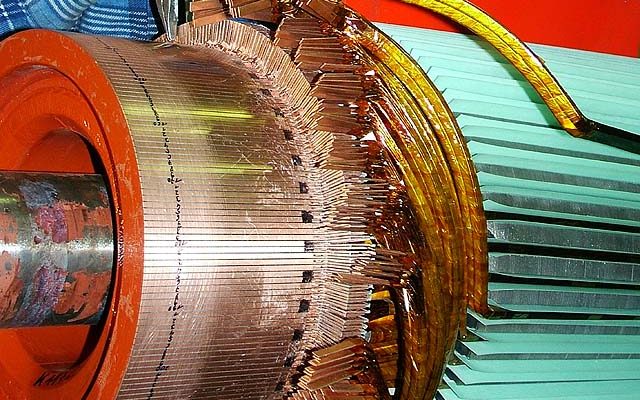

Wir erneuern Wicklungen von Drehstrom- und Gleichstrommotoren, gewickelten Läufern und Generatoren. Dazu gehören auch größere Industrieantriebe sowie ältere Maschinen mit fehlenden Wicklungsunterlagen. Bei explosionsgeschützten Motoren müssen die Ex-Kennzeichnung, die Zündschutzart und die Auswirkungen der Wicklungsarbeiten auf den Explosionsschutz berücksichtigt werden.

Senden Sie uns die Maschinendaten, ein Foto des Typenschilds und eine Beschreibung des Wicklungsschadens. Vorhandene Prüfberichte, Angaben zum Umrichterbetrieb oder frühere Wicklungsunterlagen können Sie der Anfrage beifügen.
