MOMAC GROUP | ELEKTROMASCHINENBAU
Gleichstrommotoren
Gleichstrommotoren instand setzen und neu wickeln
Wir setzen industrielle Gleichstrommotoren und Gleichstrommaschinen unterschiedlicher Hersteller instand.
In unserer Wickelei in Moers erneuern wir Anker-, Erreger- und Wendepolwicklungen sowie vorhandene Kompensationswicklungen. Die mechanische Bearbeitung von Wellen, Lagerstellen und Kollektoren gehört ebenfalls zu unserem Arbeitsgebiet.
Bei Gleichstrommaschinen sind Wicklung, Erregersystem und Stromwendung aufeinander abgestimmt. Deshalb prüfen wir neben elektrischen Wicklungsfehlern auch den Zustand des Kollektors, der Kohlebürsten und der Bürstenhalter. Auch wenn Herstellerzeichnungen oder Wicklungsunterlagen fehlen, sind wir in der Lage, die Gleichstrommaschine instand zu setzen.
Kim Wörner
Angebote & Auftragsabwicklung
| Telefon | +49 (0)2841-1802.78 |
|---|---|
| Telefax | +49 (0)2841-1802.49 |
| elektromotor@momac.de |
Marc Leske
Vertrieb Süd & D.A.CH
| Telefon | +49 (0)2841-1802.46 |
|---|---|
| Telefax | +49 (0)2841-1802.50 |
| Mobil | +49 (0)155-61602650 |
| vertrieb.sued@momac.de |
Schäden an Gleichstromwicklungen und der Stromwendung
Ankerwicklung und Isolation
Windungsschlüsse, Erdschlüsse, Unterbrechungen und thermische Schäden an der Ankerwicklung werden elektrisch untersucht. Auch die Verbindungen zwischen Wicklung und Kollektorlamellen gehören zur Befundung.
Bei einer Neuwicklung müssen Wickelschritt, Windungszahl, Leiterabmessungen und Kollektoranschlüsse zur ursprünglichen Auslegung passen.
Feld-, Wende- und Kompensationswicklung
Wir untersuchen die Wicklungen des Erregersystems und ihre Anschlüsse auf Isolationsfehler, Unterbrechungen und thermische Schäden.
Bei Maschinen mit Wendepolen oder Kompensationswicklung sind deren Ausführung und Verschaltung für die Stromwendung und das Betriebsverhalten von Bedeutung.
Kollektor und Bürstensystem
Riefen, Brandstellen, ungleichmäßige Laufspuren und Rundlauffehler am Kollektor können mit Bürstenfehlern, mechanischen Mängeln oder Problemen der Kommutierung zusammenhängen.
Wir prüfen Kollektorlamellen, Zwischenlamellenisolation, Kohlebürsten, Bürstenhalter und die Einstellung der Bürstenbrücke.
Neuwicklung von Gleichstrommaschinen
In unserer Wickelei fertigen wir die benötigten Wicklungen selbst. Grundlage sind die vorhandenen Wickeldaten oder die technische Aufnahme der Altwicklung. Der Aufbau von Anker- und Feldwicklungen unterscheidet sich; ebenso die Anforderungen an Isolierung, Anschlüsse und mechanische Befestigung.
Anker neu wickeln

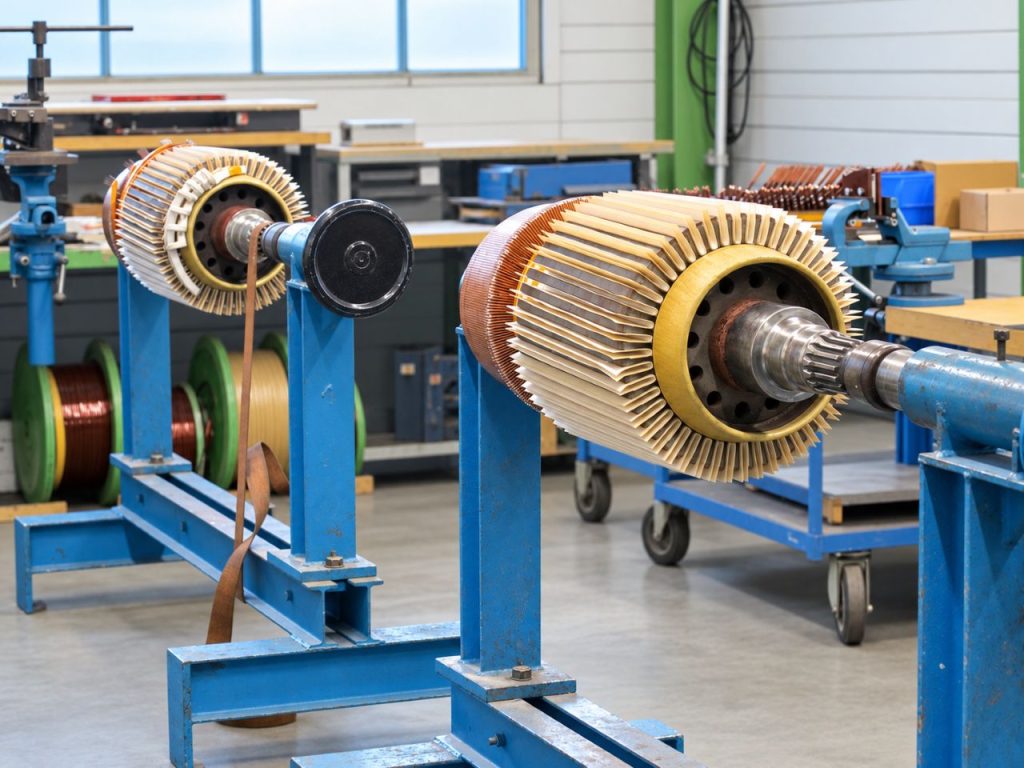

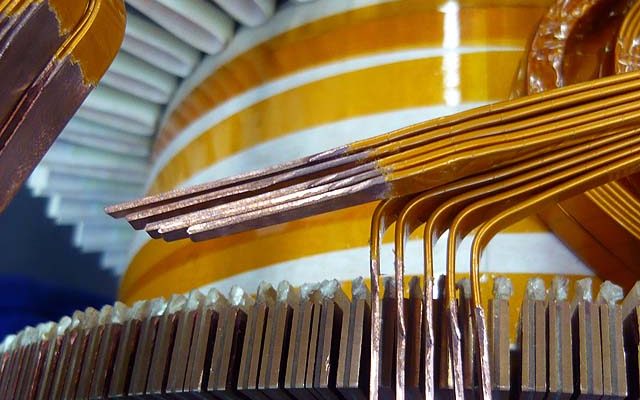

Wir fertigen Ankerwicklungen aus Rund- und Profildraht. Bei der Rekonstruktion erfassen wir die Leiteranordnung, die Wicklungsverschaltung und die Zuordnung zu den Kollektorlamellen. Die Isolation und die mechanische Sicherung der Wickelköpfe werden entsprechend der Maschinenkonstruktion ausgeführt.
Feld- und Wendepolspulen erneuern

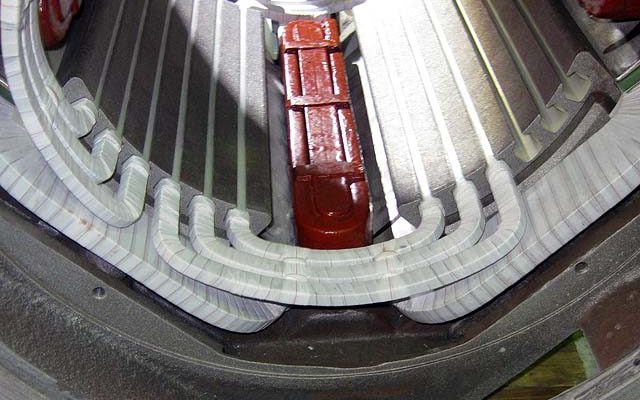

Wir erneuern Erreger- und Wendepolspulen sowie vorhandene Kompensationswicklungen. Dabei berücksichtigen wir Leiterquerschnitt, Windungszahl, Polanordnung, Verschaltung und die elektrischen Kenndaten der Maschine. Auch einzelne beschädigte Wicklungsteile werden im Rahmen der Befundung erfasst.
Isolation, VPI und Wicklungsprüfung

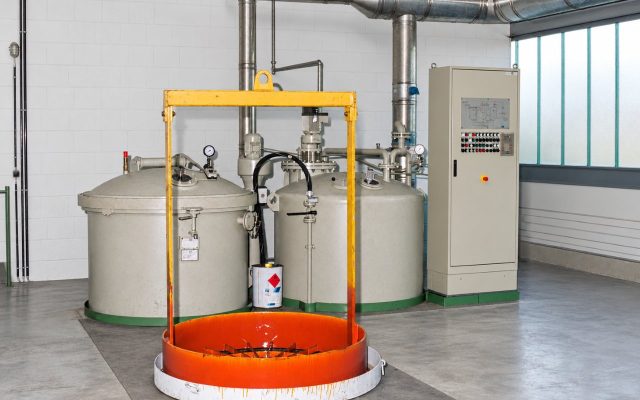

Für die erneuerten Wicklungen verwenden wir aufeinander abgestimmte Isolierstoffe der Wärmeklasse H und das Vakuum-Druck-Imprägnierverfahren (VPI). Elektrische Prüfungen untersuchen unter anderem Wicklungs- und Isolationszustand. Der Prüfumfang richtet sich nach der Wicklungsbauart und der Bemessung der Maschine.
Kollektorreparatur und mechanische Aufarbeitung

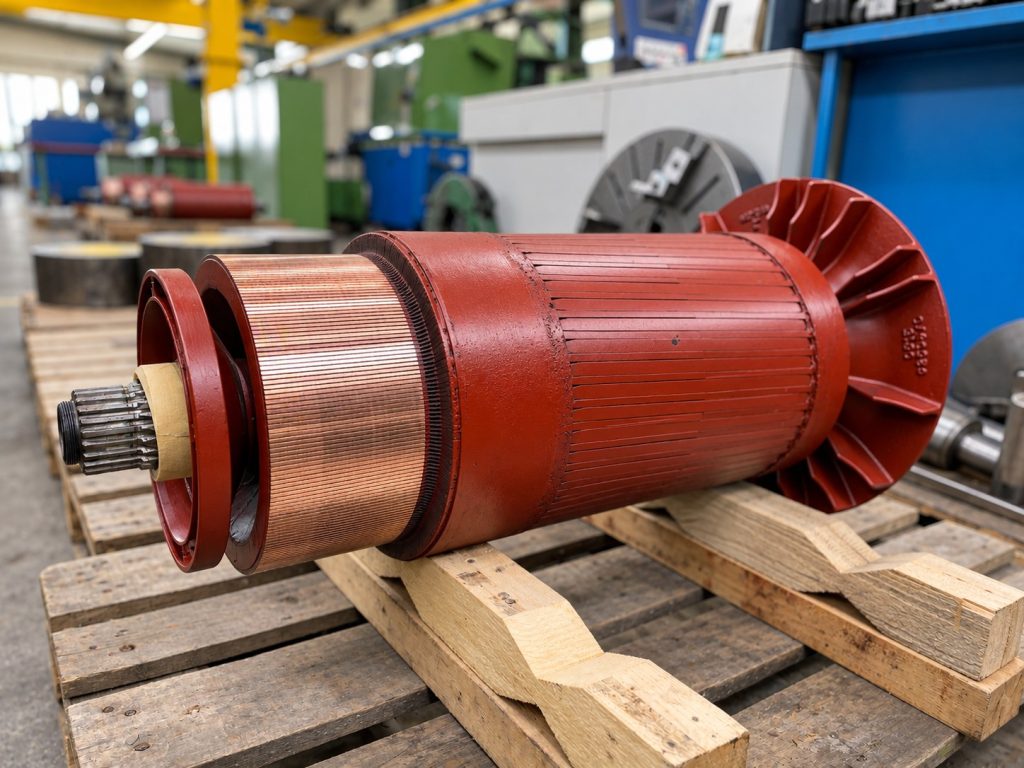

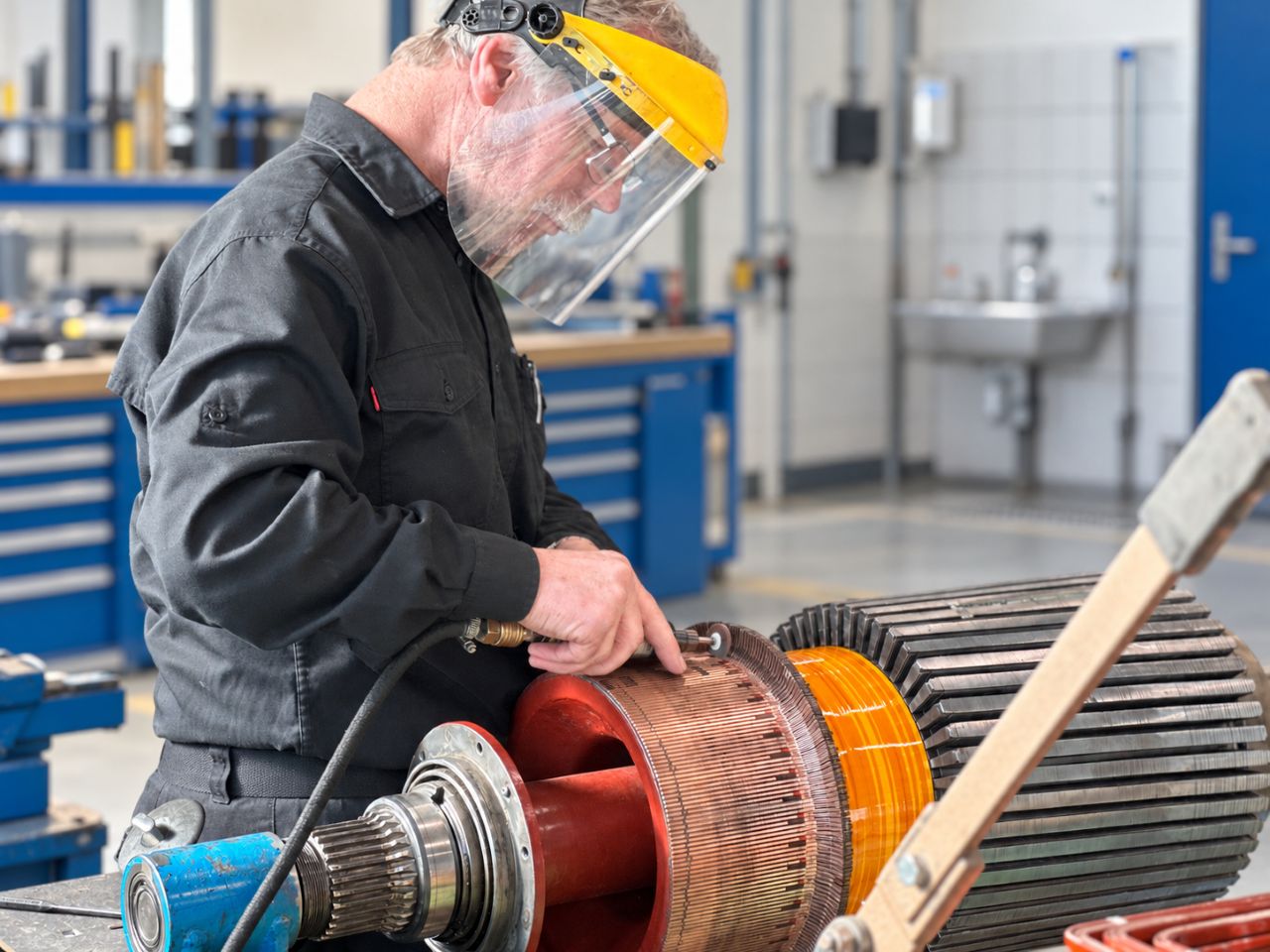

Kollektorlaufflächen mit Riefen oder Rundlauffehlern bearbeiten wir innerhalb der zulässigen Verschleiß- und Bearbeitungsgrenzen. Die Zwischenlamellenisolation wird entsprechend der Kollektorkonstruktion nachgearbeitet; anschließend werden die Lamellen entgratet und die Oberfläche geprüft. Lose oder mechanisch beschädigte Lamellen erfordern eine gesonderte Beurteilung.
Auch Wellenzapfen, Lagersitze und Lagerschilde setzen wir bei Bedarf in unserer mechanischen Fertigung instand. Bei einer vollständigen Motoreninstandsetzung erneuern wir die vorhandenen Wälzlager.
Bürstenbrücke, Kohlebürsten und neutrale Zone
Nach Arbeiten am Kollektor und am Bürstensystem prüfen wir den Sitz und die Führung der Kohlebürsten sowie die Lage der Bürstenbrücke. Bei der Einstellung der neutralen Zone sind die Maschinenkonstruktion, die Drehrichtung und die Betriebsbedingungen zu berücksichtigen. Die elektrische Funktion der Stromwendung wird im Rahmen der für die Maschine vorgesehenen Prüfung beurteilt.
Abweichungen im Bürstenlauf werden nicht allein durch das Überdrehen des Kollektors behoben. Auch Bürstenwerkstoff, Bürstendruck, Kontaktfläche und der Zustand der Stromwendung sind zu untersuchen.
Elektrische Prüfung und Prüffeldlauf
Die instand gesetzten Wicklungen und die vollständig montierte Gleichstrommaschine werden elektrisch und mechanisch geprüft. Neben dem Isolations- und Wicklungszustand betrachten wir die Kommutierung, das Bürstenlaufbild und den mechanischen Lauf.

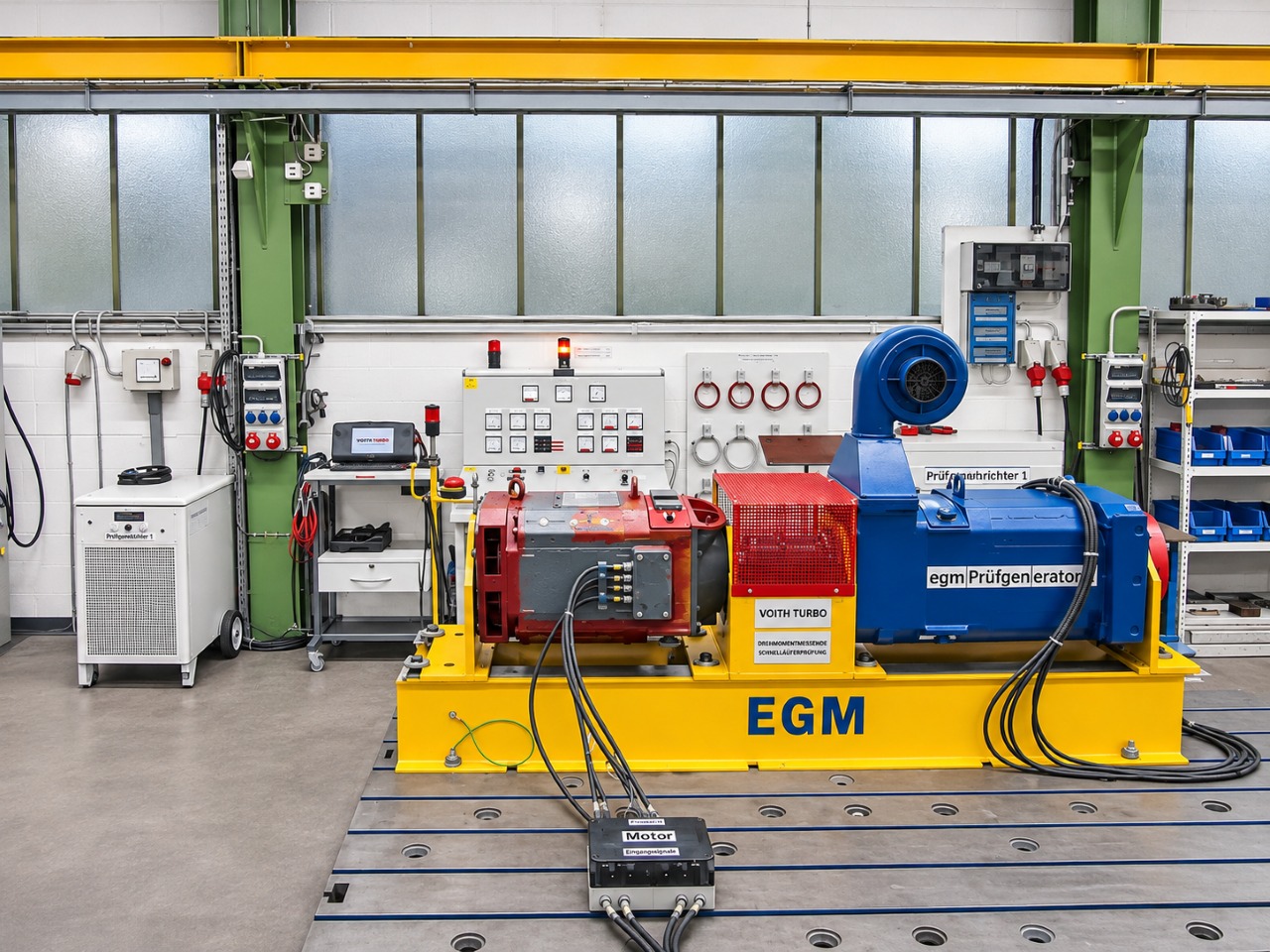

Bei dafür geeigneten Maschinen sind Prüfungen unter Last nach verfügbaren Herstellervorgaben möglich. Eine Volllastprüfung ist nicht für jeden Gleichstrommotor zugesagt. Die ausgeführten Prüfungen werden dokumentiert.
Beispiel für ausgeführte Instandsetzungen an Gleichstrommaschinen

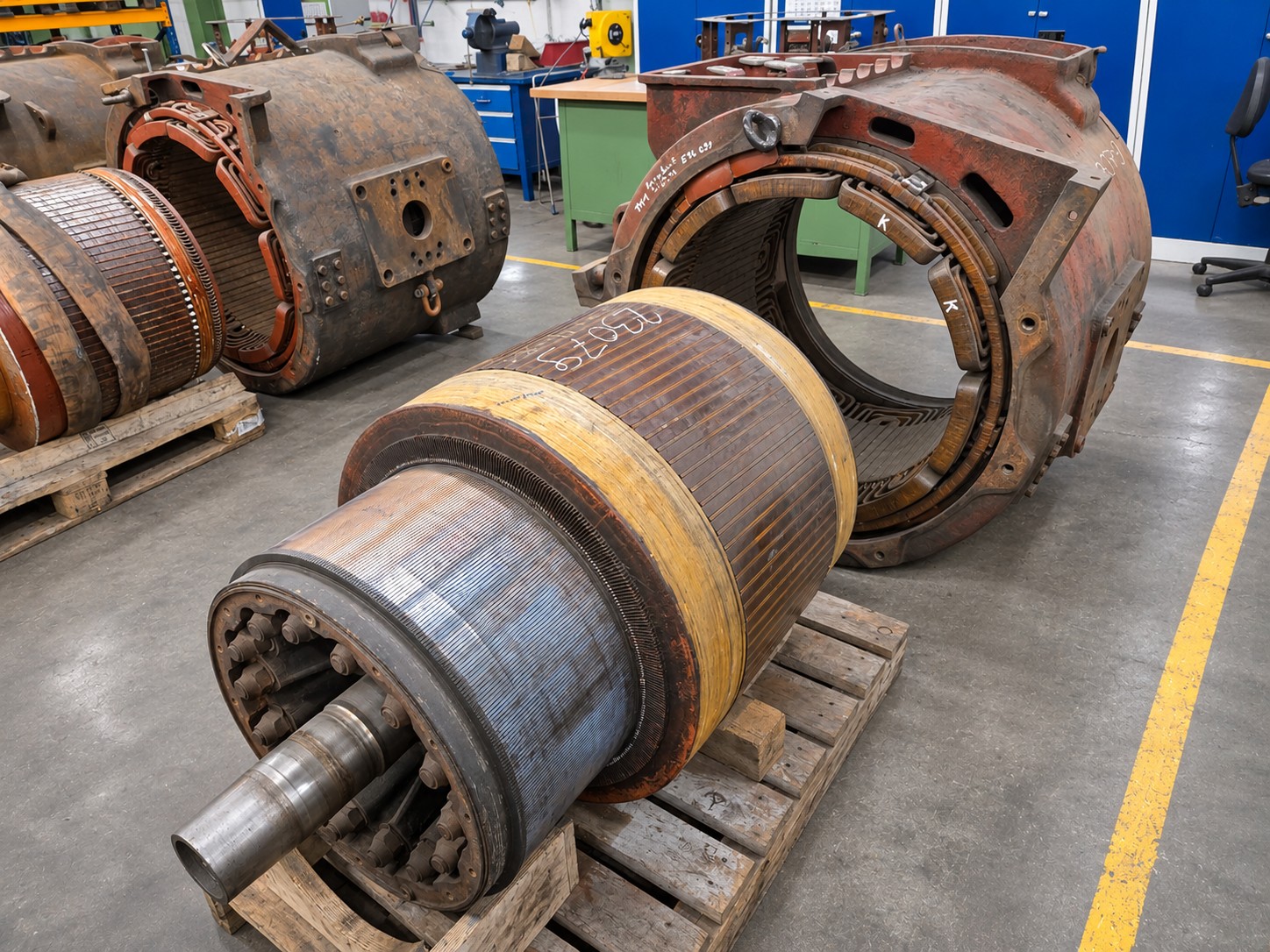

Beispiele aus unserem Elektromaschinenbau zeigen die Instandsetzung von Fahrmotoren und anderen älteren elektrischen Maschinen. Die jeweiligen Beiträge beschreiben die Maschinen und die ausgeführten Arbeiten.
Gleichstrommotoren ohne Herstellerunterlagen
Bei älteren Gleichstrommaschinen sind Wicklungsdaten und Ersatzteile häufig nicht mehr vollständig verfügbar. Wir erfassen die vorhandenen Wicklungen und ihre Verschaltung sowie die konstruktiven Merkmale von Anker, Polen und Kollektor. Auf dieser Grundlage rekonstruieren wir die Daten für die Neufertigung der Wicklungen.
Eine Umwicklung für geänderte elektrische Anforderungen ist ebenfalls möglich. Dafür müssen die Wicklungsauslegung, das Erregersystem und die übrige Maschinenkonstruktion technisch zusammenpassen.
Gleichstrommotor zur Instandsetzung oder Neuwicklung anfragen
Senden Sie uns die Maschinendaten, ein Foto des Typenschilds und eine Beschreibung des Schadens. Vorliegende Wicklungsunterlagen, Prüfberichte und Fotos von Anker oder Kollektor helfen bei der technischen Klärung.
Kim Wörner
Angebote & Auftragsabwicklung
| Telefon | +49 (0)2841-1802.78 |
|---|---|
| Telefax | +49 (0)2841-1802.49 |
| elektromotor@momac.de |
Marc Leske
Vertrieb Süd & D.A.CH
| Telefon | +49 (0)2841-1802.46 |
|---|---|
| Telefax | +49 (0)2841-1802.50 |
| Mobil | +49 (0)155-61602650 |
| vertrieb.sued@momac.de |
Stefan Leske
Vertrieb & Geschäftsführung
| Telefon | +49 (0)2841-1802.21 |
|---|---|
| Telefax | +49 (0)2841-1802.50 |
| GF@momac.de |
Fachfragen zur Neuwicklung von Gleichstrommotoren
Nicht jeder Wicklungsschaden betrifft sämtliche Wicklungssysteme. Anker-, Erreger-, Wende- und Kompensationswicklungen sind getrennt zu untersuchen. Der Befund zeigt, welche Wicklungen erneuert werden müssen und ob zusätzlich Schäden an Kollektor, Blechpaket oder Anschlüssen vorliegen.
Ja. Wir erfassen die vorhandene Wicklung einschließlich Leiterabmessungen, Windungszahl, Verschaltung und Kollektorzuordnung. Ist die Altwicklung stark zerstört, müssen die fehlenden Daten aus verbliebenen Bauteilen, der Maschinenkonstruktion und den elektrischen Kenndaten rekonstruiert werden. Das Ergebnis hängt davon ab, welche technischen Informationen noch verfügbar sind.
Beschädigte Kollektoroberflächen, fehlerhafte Lamellenverbindungen oder mechanische Schäden können unabhängig vom Zustand der Wicklung vorliegen. Vor der Bearbeitung prüfen wir insbesondere die Lamellen, die Zwischenlamellenisolation und den Rundlauf. Das Überdrehen ist nur innerhalb der zulässigen Bearbeitungsgrenzen möglich und ersetzt keine Reparatur loser oder beschädigter Lamellen.
Wendepole unterstützen die Stromwendung im Bereich der Bürsten; Kompensationswicklungen wirken der Ankerrückwirkung im Bereich der Hauptpole entgegen. Bei Maschinen mit diesen Wicklungen müssen Anordnung, Verschaltung und elektrische Auslegung auch nach einer Neuwicklung stimmen. Fehler können sich unter anderem durch Störungen der Kommutierung bemerkbar machen.
